檢測與測量標準裝備
YT-GF C100 間隙面差在線測量裝備
▋產品介紹 PRODUCT INTRODUCTION
YT-GF C100是一款面向汽車、飛機等高端離散制造場景進行裝配間隙面差質量檢測的智能裝備。YT-GF C100采用高精度三維激光掃描儀進行待檢測對象裝配縫隙特征三維輪廓數據采集，構建基于模式匹配機制的間隙類型辨識模型，實現多類型間隙輪廓自適應識別，以適配多種裝配間隙特征檢測指標自適應測量與分析，滿足汽車、飛機等高端裝備間隙面差在線測量要求。
▋功能模塊 FUNCTIONAL MODULE
視覺定位
?
根據飛機/汽車外觀特征進行空間定位與姿態識別。
三維測量
?
高精度三維掃描儀進行輪廓數據的采集。
機器人驅動
?
根據視覺定位結果驅動測量裝備進行三維掃描。
預警
?
根據測量結果分析異常問題并報警。

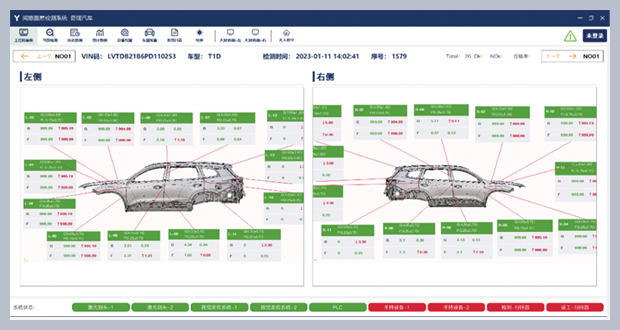

可視化
?
根據待測區域特征進行測量結果可視化展示。
▋產品參數 PRODUCT PARAMETERS
測量效率
有效測量時間≤45S，測量位置≥26個，測出率100%
靜態測量精度
重復性精度≤±0.05mm
半動態測量精度
重復性精度≤±0.1mm
全動態測量精度
重復性精度≤±0.15mm
視覺定位精度
視覺定位精度：≤0.3mm
▋核心優勢 CORE ADVANTAGES

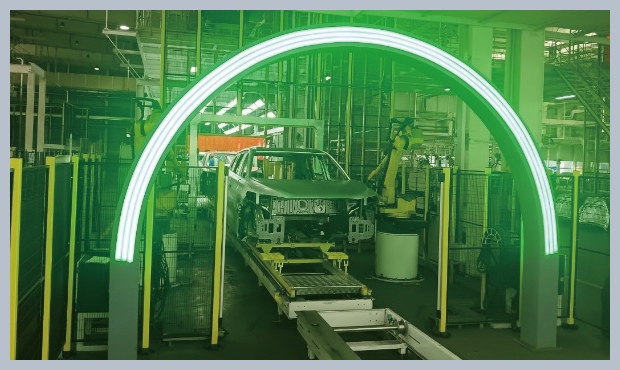

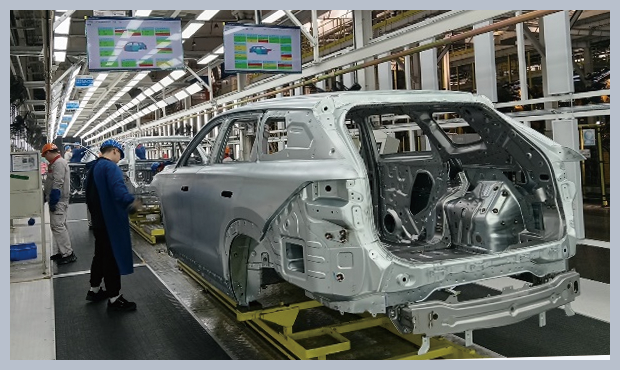

▋應用場景 APPLICATION SCENARIOS
